物联网（IoT）技术的迅猛发展正以前所未有的方式重塑我们的世界，从智能家居、工业自动化到智慧城市，物联网应用产品已渗透至各行各业。在这一繁荣景象背后，一个关键且常被低估的技术挑战——电源设计，正成为制约物联网设备性能、可靠性与大规模部署的核心瓶颈。物联网技术研发团队必须直面这一困扰，探索创新的解决方案。

一、物联网电源设计的主要困扰

1. 超低功耗与长续航需求：绝大多数物联网设备，尤其是无线传感器节点，需要部署在难以频繁更换电池或接入电网的环境中。这就要求设备在绝大部分时间处于极低功耗的休眠状态，仅在必要时瞬时唤醒工作。实现微安级甚至纳安级的待机电流，同时确保数年至十年的电池寿命，对电源管理芯片、电路设计及软件功耗优化提出了极致要求。

1. 能量收集技术的不确定性：为追求“永久续航”，利用环境能量（如光能、热能、射频能、振动能）的收集技术成为研究热点。但其能量输出微弱、间歇且不稳定，如何高效收集、转换、存储并管理这些能量，使其与设备不规则的功耗需求相匹配，是极其复杂的系统工程。电源管理系统必须在能量匮乏与盈余之间动态调整，确保设备稳定运行。

1. 小型化与散热矛盾：物联网设备趋向微型化，留给电源电路和电池的空间极其有限。在狭小空间内集成高效的DC-DC转换器、电池管理单元和储能元件，同时要解决高密度集成带来的散热问题，防止高温影响电池寿命和电路可靠性，设计难度巨大。

1. 复杂工作模式下的动态电源管理：物联网设备工作模式复杂多变（如传感、数据处理、无线通信的突发性工作）。通信模块（如蜂窝、Wi-Fi、LoRa）在发射瞬间会产生数倍于平均功耗的峰值电流，导致电源电压瞬间跌落，可能引发系统复位或通信失败。如何设计能够快速响应、提供纯净稳定电压的电源轨，是保障设备功能正常的关键。

1. 成本与可靠性的平衡：物联网应用通常对成本极度敏感，但电源系统的可靠性直接关系到整个设备的生命周期和运维成本。在有限的成本预算内，选用合适的电池（如锂亚硫酰氯电池、锂聚合物电池）、保护电路及元器件，并确保其在宽温范围、潮湿、震动等恶劣环境下稳定工作，是一项严峻考验。

二、面向物联网的电源设计创新路径

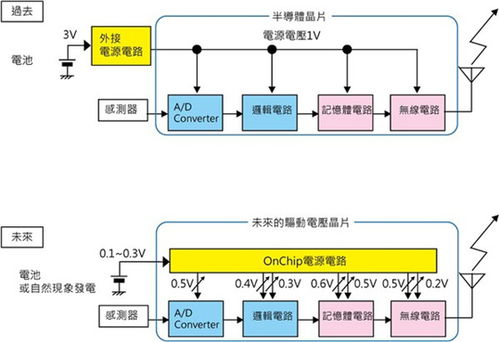

1. 采用先进的超低功耗技术与架构：

• 芯片级创新：选用集成超低功耗MCU、射频收发器和高级电源管理单元（PMU）的SoC或模块。这些芯片通常支持多种低功耗模式（深度睡眠、待机等），并具备快速唤醒能力。

• 系统级动态电源管理（DPM）：通过软件算法，智能调度各硬件模块的工作状态与时钟频率，关闭非必要功能，实现功耗的按需分配。

1. 发展高效混合供电系统：

• 将能量收集（如小型光伏板、压电材料）与可充电电池或超级电容器相结合。设计智能的能量管理电路，优先使用收集的能量，并优化电池的充放电策略以延长其寿命。

• 研究新型储能器件，如固态电池、微型燃料电池，以提升能量密度和安全性。

1. 优化电源转换拓扑与布局：

• 针对物联网设备的低负载和高效率需求，优先选择在轻载下效率高的开关电源拓扑（如Buck、Boost转换器），并采用同步整流等技术减少损耗。

• 在PCB布局上，将功率路径与控制路径分离，减小环路面积，使用去耦电容抑制噪声，确保电源完整性。

1. 强化峰值电流应对能力：

• 在电源输出端配置具有低等效串联电阻（ESR）的大容量储能电容或小型超级电容，作为“能量缓冲池”，应对无线通信模块的瞬时大电流需求。

• 设计带负载快速响应特性的稳压器，或采用多级供电架构，为射频等敏感模块提供独立、干净的电源。

1. 借助仿真与测试工具进行精准设计：

• 在设计初期即使用电源完整性（PI）和信号完整性（SI）仿真工具，预测电压跌落、噪声和热分布。

• 建立全面的功耗评测体系，在实际应用场景下长时间测量设备的功耗曲线，为优化提供数据支撑。

三、

物联网电源设计的困扰，本质上是如何在严苛的约束（尺寸、成本、环境）下，实现能量供给与消耗的智能、高效、可靠平衡。这已不再是简单的电路设计问题，而是涉及半导体技术、材料科学、控制算法和系统工程的跨学科挑战。对于物联网技术研发者而言，将电源设计提升至系统架构的核心位置，与芯片选型、通信协议、应用算法协同优化，是打造成功物联网产品的必由之路。唯有通过持续的技术创新与严谨的工程设计，才能为万物互联的宏伟图景注入源源不断、稳定可靠的‘能量’基石。
